ANTENA bazowa VHF RADMOR 32817

Dostępność: na zamówienie, potwierdź dostępność
Cena: 504,30 zł 504.30
zawiera 23% VAT, bez kosztów dostawy
Cena netto: 410,00 zł
bez 23% VAT i kosztów dostawy
ilość szt.

towar niedostępny

dodaj do przechowalni
Producent: RADMOR Polska
Kod produktu: 304
Pin It

Opis

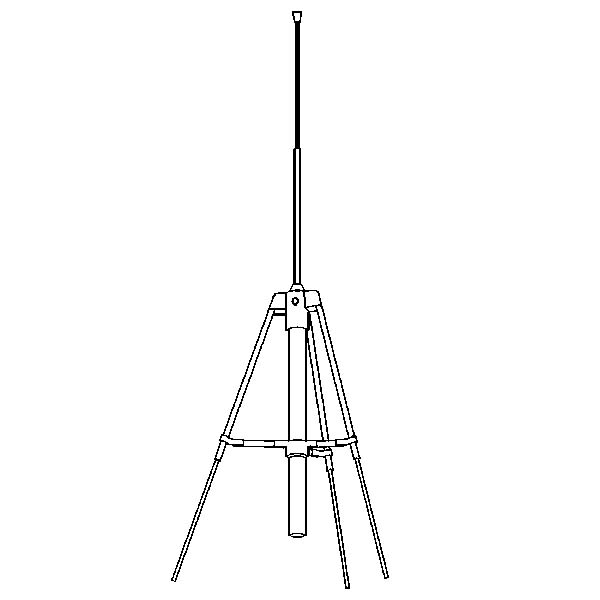

RADMOR 32817
Antena stacjonarna 32817 o dookólnej charakterystyce promieniowania przeznaczona jest do współpracy z radiotelefonami bazowymi pracującymi w zakresie częstotliwości 26,75÷52,2 MHz.
Przed zamówieniem prosimy potwierdzić dostępność wybranej wersji.

Warunki eksploatacji:

Warunki i sposoby instalacji zawarte są w Instrukcji Instalacji II-01/32817, którą użytkownik otrzymuje w komplecie z anteną. Wszystkie elementy anteny są uziemione dla prądu stałego. Dostrojenie anteny do częstotliwości pracy odbywa się przez przycięcie pręta pionowego na odpowiednią długość.

Parametry elektryczne:
Typ (długość elektryczna anteny)
dipol λ/2 typu "ground plane"
Podział anteny na wykonania w funkcji częstotliwości pracy (prosimy pytać o dostępność poszczególnych wykonań)
Wyk.
Pasmo pracy
[MHz]
1
26,75÷28,0
2
30,75÷36,0
3
35,5÷37,5
4
37,0÷39,0
5
38,5÷41,5
6
41,0÷47,0
7
48,0÷52,2

Impedancja wejściowa nominalna
50 Ω
Szerokość pasma pracy przy WFS <1,6
0,5 MHz
WFS w paśmie pracy anteny
< 1,6
Polaryzacja
pionowa
Zysk energetyczny względem dipola λ/2
0 dBd (2,15 dBi)
Stosunek promieniowania przód/tył
> 11 dB
Kod poziomej charakterystyki promieniowania anteny
(w płaszczyźnie wektora H)
023EB28
(według Zalecenia CEPT T/R 25-08)
Kod pionowej charakterystyki promieniowania anteny
(w płaszczyźnie wektora E)
039DE00
(według Zalecenia CEPT T/R 25-08)
Charakterystyka promieniowania w płaszczyźnie poziomej
dookólna
Charakterystyka promieniowania w płaszczyźnie pionowej
ósemkowa
Kąt połowy mocy w płaszczyźnie pionowej (wektora E)
78°
Maksymalna moc dostarczana do anteny
200 W
Przewód antenowy (typu YWL 50-2,25/7,25 lub odpowiednik) podłącza się bezpośrednio do korpusu anteny.
Na złączu wejściowym antena ma zwarcie dla prądu stałego (DC).

Parametry mechaniczne:
Długość całkowita anteny (maksymalna)
5015 mm
Długość pręta pionowego (maksymalna)
2510 mm
Masa anteny
3 kg
Średnica rury aluminiowej służącej do mocowania anteny
Φ50 x 2 mm
Wytrzymałość na działanie wiatru o prędkości [Vw]
40 m/s
Zabezpieczenie przed wyładowaniami atmosferycznymi
galwaniczne, dodatkowym przewodem
Antena jest bezpieczna i odporna odgromowo przy połączeniu jej z instalacją odgromową.


Warunki klimatyczne:

Zakres temperatur pracy

-40°C ÷ + 70°C

Wilgotność względna

< 100% w temp. + 40°C
