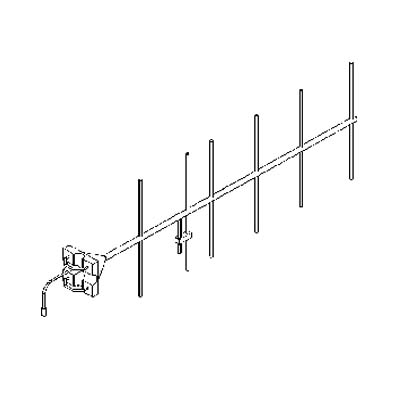

ANTENA BAZOWA VHF RADMOR 3287 kierunkowa 6-elementów YAGI-UDA

Dostępność: dostępny na zamówienie
Cena: 1 168,50 zł 1168.50
zawiera 23% VAT, bez kosztów dostawy
Cena netto: 950,00 zł
bez 23% VAT i kosztów dostawy
ilość szt.
dodaj do przechowalni

Opis

RADMOR 3287 sześcioelementowa
Antena stacjonarna kierunkowa 3287 przeznaczona jest do współpracy z radiotelefonami bazowymi pracującymi w zakresie częstotliwości 146 ÷ 174 MHz.

Zalety anteny:
nadaje się do zastosowania w ekstremalnych warunkach środowiskowych,
długotrwała stabilność parametrów elektrycznych i mechanicznych,
zastosowane materiały są kompatybilne galwanicznie w celu zminimalizowania zjawiska korozji.


Parametry elektryczne:

Typ

sześcioelementowa antena Yagi - Uda

Podział anteny na wykonania w funkcji częstotliwości pracy

Wyk.

Pasmo pracy
[MHz]

1

146÷156

2

154÷164

3

162÷174

4

142÷151



Impedancja wejściowa nominalna

50 Ω

WFS w paśmie pracy anteny

< 1,5

Polaryzacja

pionowa lub pozioma

Zysk energetyczny względem dipola λ/2

8 dBd (10,15 dBi)

Stosunek promieniowania przód/tył

> 15 dB

Kod poziomej charakterystyki promieniowania anteny
(w płaszczyźnie wektora H)

025EB20
(według Zalecenia CEPT T/R 25-08)

Kod pionowej charakterystyki promieniowania anteny
(w płaszczyźnie wektora E)

020EB10
(według Zalecenia CEPT T/R 25-08)

Kąt połowy mocy w płaszczyźnie poziomej (wektora H)

50°

Kąt połowy mocy w płaszczyźnie pionowej (wektora E)

40°

Maksymalna moc dostarczana do anteny

100 W

Typ złacza antenowego

N-50 wtyk

Na złączu wejściowym antena ma rozwarcie dla prądu stałego (DC).



Parametry mechaniczne:

Wymiary anteny (maksymalne)

2620 x 1050 mm

Masa anteny

6 kg

Wytrzymałość na działanie wiatru o prędkości [Vw]

45 m/s

Zabezpieczenie przed wyładowaniami atmosferycznymi

galwaniczne, dodatkowym przewodem

Zabezpieczenie przed oblodzeniem

osłona dielektryczna

Montaż

uchwyt mocujący antenę przystosowany do średnicy masztu antenowego Φ 51 ÷ 76 mm



Warunki klimatyczne:

Zakres temperatur pracy

-40°C ÷ + 85°C

Wilgotność względna

< 98% w temp. + 40°C


Warunki eksploatacji:

Warunki i sposoby instalacji oraz ich wpływ na charakterystykę promieniowania anteny zawarte są w Instrukcji Instalacji II-01/3287, którą użytkownik otrzymuje w komplecie z anteną. Wszystkie elementy anteny są uziemione dla prądu stałego. Gniazdo N-50 przeznaczone do przewodu współosiowego typu WL-50-2,25/7,25 użytkownik otrzymuje w komplecie z anteną.


UWAGA.
Specjalne koszty wysyłki !
