ANTENA bazowa UHF RADMOR 32820
Dostępność:
na zamówienie, potwierdź dostępność
na zamówienie, potwierdź dostępność
Cena:
zawiera 23% VAT, bez kosztów dostawy
Cena netto:
1 373,98 zł
bez 23% VAT i kosztów dostawy
dodaj do przechowalni
Ocena:
0
0
Producent:
Kod produktu:
300
Opis

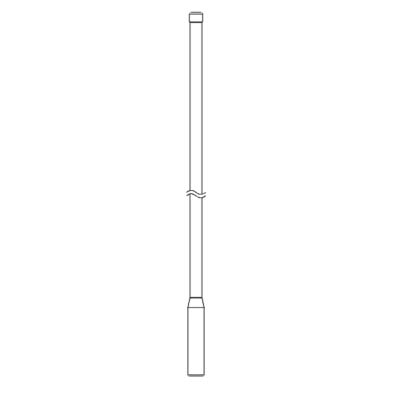

RADMOR 32820
Antena stacjonarna 32820 o dookólnej charakterystyce promieniowania przeznaczona jest do współpracy z radiotelefonami bazowymi pracującymi w zakresie częstotliwości 380÷470 MHz.
Zalety anteny:
nadaje się do zastosowania w ekstremalnych warunkach środowiskowych,
długotrwała stabilność parametrów elektrycznych i mechanicznych,
osłona z włókna szklanego daje odporność na wiatr i oblodzenie,
mała masa w stosunku do jej długości.
Standardowym wyposażeniem anteny jest uchwyt instalacyjny, umożliwiający montaż anteny na wysięgniku rurowym o średnicy od 40 do 52 mm.
|
Parametry elektryczne:
|
|||||||||||||||||||
|
Typ (długość elektryczna anteny)
|
kolinearna
|
||||||||||||||||||
|
Podział anteny na wykonania w funkcji częstotliwości pracy
|
*wykonania w opracowaniu
|
||||||||||||||||||
|
Impedancja wejściowa nominalna
|
50 Ω
|
||||||||||||||||||
|
WFS w paśmie pracy anteny
|
≤ 1,6
|
||||||||||||||||||
|
Polaryzacja
|
pionowa
|
||||||||||||||||||
|
Kod poziomej charakterystyki promieniowania anteny
(w płaszczyźnie wektora H) |
000ND00
(według Zalecenia CEPT T/R 25-08) |
||||||||||||||||||
|
Kod pionowej charakterystyki promieniowania anteny
(w płaszczyźnie wektora E) |
009DE33
(według Zalecenia CEPT T/R 25-08) |
||||||||||||||||||
|
Charakterystyka promieniowania w płaszczyźnie poziomej
|
dookólna
|
||||||||||||||||||
|
Charakterystyka promieniowania w płaszczyźnie pionowej
|
ósemkowa
|
||||||||||||||||||
|
Stosunek promieniaowania przód/tył
|
≥11dB
|
||||||||||||||||||
|
Kąt połowy mocy w płaszczyźnie pionowej (wektora E)
|
18°
|
||||||||||||||||||
|
Maksymalna moc dostarczana do anteny
|
100 W
|
||||||||||||||||||
|
Typ złącza antenowego
|
N-50 gniazdo
|
||||||||||||||||||
|
Na złączu wejściowym antena ma zwarcie dla prądu stałego (DC).
|
|||||||||||||||||||
|
Parametry mechaniczne:
|
|
|
Długość całkowita anteny
|
2750 mm
|
|
Masa anteny
|
3,5 kg
|
|
Wytrzymałość na działanie wiatru o prędkości [Vw]
|
45 m/s
|
|
Zabezpieczenie przed wyładowaniami atmosferycznymi
|
osłona dielektryczna
|
|
Warunki klimatyczne: |
|
|
Zakres temperatur pracy |
-40°C ÷ + 70°C |
|
Wilgotność względna |
≤ 100% w temp. + 40°C |
Warunki eksploatacji:
Wszystkie elementy anteny są uziemione dla prądu stałego. Zabezpieczenie anteny przed wyładowaniami atmosferycznymi uzyskuje się przez odpowiedni sposób instalacji.
Produkt ponad gabarytowy, specjalne koszty wysyłki !
