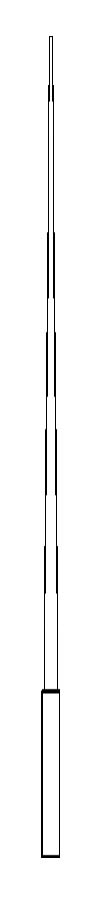

ANTENA bazowa VHF RADMOR 3282
towar niedostępny
dodaj do przechowalniOpis
Zalety anteny:
- nadaje się do zastosowania w ekstremalnych warunkach środowiskowych,
- długotrwała stabilność parametrów elektrycznych i mechanicznych,
- zastosowanie osłony z włókna szklanego - odporność na wiatr i oblodzenie,
- zastosowane materiały są kompatybilne galwanicznie w celu zminimalizowania zjawiska korozji,
- mała masa w stosunku do jej długości.
Użytkownik może dodatkowo zamówić uzupełniające wyposażenie anteny. Jest to np. uchwyt instalacyjny 06345/2, który umożliwia montaż anteny na wysięgniku rurowym o średnicy od 40 do 63,6 mm. Do instalacji anteny w ekstremalnych warunkach środowiskowych w celu jej stabilizacji zaleca się zastosowanie uchwytu stabilizującego 06322/1.
- nadaje się do zastosowania w ekstremalnych warunkach środowiskowych,
- długotrwała stabilność parametrów elektrycznych i mechanicznych,
- zastosowanie osłony z włókna szklanego - odporność na wiatr i oblodzenie,
- zastosowane materiały są kompatybilne galwanicznie w celu zminimalizowania zjawiska korozji,
- mała masa w stosunku do jej długości.
Parametry elektryczne:
|
||||||||||||||||||||||||||||||||||
Typ
|
kolinearna, 3 dipole 5/8 λ
|
|||||||||||||||||||||||||||||||||
Podział anteny na wykonania w funkcji częstotliwości pracy
|
|
|||||||||||||||||||||||||||||||||
Impedancja wejściowa nominalna
|
50 Ω
|
|||||||||||||||||||||||||||||||||
WFS w paśmie pracy anteny
|
< 1,6
|
|||||||||||||||||||||||||||||||||
Polaryzacja
|
pionowa
|
|||||||||||||||||||||||||||||||||
Kod poziomej charakterystyki promieniowania anteny
(w płaszczyźnie wektora H) |
000ND00
(według Zalecenia CEPT T/R 25-08) |
|||||||||||||||||||||||||||||||||
Kod pionowej charakterystyki promieniowania anteny
(w płaszczyźnie wektora E) |
011DE15
(według Zalecenia CEPT T/R 25-08) |
|||||||||||||||||||||||||||||||||
Charakterystyka promieniowania w płaszczyźnie poziomej
|
dookólna
|
|||||||||||||||||||||||||||||||||
Charakterystyka promieniowania w płaszczyźnie pionowej
|
ósemkowa
|
|||||||||||||||||||||||||||||||||
Kąt połowy mocy w płaszczyźnie pionowej (wektora E)
|
22°
|
|||||||||||||||||||||||||||||||||
Maksymalna moc dostarczana do anteny
|
200 W
|
|||||||||||||||||||||||||||||||||
Typ złacza antenowego
|
N-50 gniazdo
|
|||||||||||||||||||||||||||||||||
Na złączu wejściowym antena ma zwarcie dla prądu stałego (DC)
|
Parametry mechaniczne:
|
|
Długość całkowita anteny:
wyk. 2÷10 wyk. 11 |
5230 mm 4750 mm |
Masa anteny
|
5 kg
|
Wytrzymałość na działanie wiatru o prędkości [Vw]
|
45 m/s
|
Średnica rury aluminiowej służącej do mocowania anteny
|
Φ 50 mm
|
Długość rury służącej do mocowania
|
610 mm
|
Zabezpieczenie przed wyładowaniami atmosferycznymi
|
galwaniczne, dodatkowym przewodem
|
Zabezpieczenie przed oblodzeniem
|
osłona dielektryczna
|
Montaż
|
uchwyt instalacyjny 06322/1 (dwie obejmy na rurę służącą do mocowania anteny Φ 50 mm
|
Warunki klimatyczne: |
|
Zakres temperatur pracy |
-40°C ÷ + 70°C |
Wilgotność względna |
< 100% w temp. + 40°C |
