ANTENA BAZOWA UHF RADMOR 3284

Dostępność: dostępny na zamówienie
Cena: 1 931,10 zł 1931.10
zawiera 23% VAT, bez kosztów dostawy
Cena netto: 1 570,00 zł
bez 23% VAT i kosztów dostawy
ilość szt.
dodaj do przechowalni

Opis

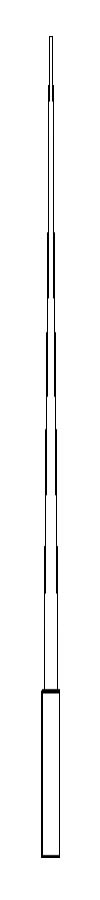

RADMOR 3284
Antena stacjonarna 3284 o dookólnej charakterystyce promieniowania przeznaczona jest do współpracy z radiotelefonami bazowymi pracującymi w paśmie 400 ÷ 470 MHz.

Zalety anteny:
nadaje się do zastosowania w ekstremalnych warunkach środowiskowych,
długotrwała stabilność parametrów elektrycznych i mechanicznych,
zastosowanie osłony z włókna szklanego - odporność na wiatr i oblodzenie,
zastosowane materiały są kompatybilne galwanicznie w celu zminimalizowania zjawiska korozji,
mała masa w stosunku do jej długości.

UWAGA: Cena loco Radom. Specjalne koszty transportu należy ustalać indywidualnie.

Dodatkowym wyposażeniem anteny jest uchwyt instalacyjny 06322/1, który użytkownik otrzymuje na dodatkowe zamówienie.

Parametry elektryczne:

Typ

kolinearna, 8 dipoli λ

Podział anteny na wykonania w funkcji częstotliwości pracy

Wyk.

Pasmo pracy
[MHz]

1

420÷430

2

425÷435

3

430÷440

4

435÷445

5

440÷450

6

445÷455

7

450÷460

8

455÷465

9

460÷470

10

400÷410

11

405÷415

12

410÷420

13

415÷425



Impedancja wejściowa nominalna

50 Ω

WFS w paśmie pracy anteny

< 1,6

Polaryzacja

pionowa

Zysk energetyczny względem dipola λ/2

8 dBd (10,15 dBi)

Kod poziomej charakterystyki promieniowania anteny
(w płaszczyźnie wektora H)

000ND00
(według Zalecenia CEPT T/R 25-08)

Kod pionowej charakterystyki promieniowania anteny
(w płaszczyźnie wektora E)

003DE18
(według Zalecenia CEPT T/R 25-08)

Charakterystyka promieniowania w płaszczyźnie poziomej

dookólna

Charakterystyka promieniowania w płaszczyźnie pionowej

ósemkowa

Kąt połowy mocy w płaszczyźnie pionowej (wektora E)

6,4°

Maksymalna moc dostarczana do anteny

200 W

Typ złacza antenowego

N-50 gniazdo

Na złączu wejściowym antena ma zwarcie dla prądu stałego (DC)



Parametry mechaniczne:

Długość całkowita anteny:

5230 mm

Masa anteny

5 kg

Wytrzymałość na działanie wiatru o prędkości [Vw]

45 m/s

Średnica rury aluminiowej służącej do mocowania anteny

Φ 50 mm

Długość rury służącej do mocowania

610 mm

Zabezpieczenie przed wyładowaniami atmosferycznymi

galwaniczne, dodatkowym przewodem

Zabezpieczenie przed oblodzeniem

osłona dielektryczna

Montaż

uchwyt instalacyjny 06322/1 (dwie obejmy na rurę służącą do mocowania anteny Φ 50 mm



Warunki klimatyczne:

Zakres temperatur pracy

-40°C ÷ + 70°C

Wilgotność względna

< 100% w temp. + 40°C



Warunki eksploatacji:

 Warunki i sposoby instalacji oraz ich wpływ na charakterystykę promieniowania anteny zawarte są w Instrukcji Instalacji II-01/3284, którą użytkownik otrzymuje w komplecie z anteną. Wszystkie elementy anteny są uziemione dla prądu stałego. Wtyk N-50 przeznaczony do przewodu współosiowego typu WL-50-2,25/7,25 użytkownik otrzymuje w komplecie z anteną.
