ANTENA bazowa UHF RADMOR 3289 YAGI-UDA; kierunkowa, 9-elementów

Dostępność: na zamówienie, potwierdź dostępność
Cena: 1 223,85 zł 1223.85
zawiera 23% VAT, bez kosztów dostawy
Cena netto: 995,00 zł
bez 23% VAT i kosztów dostawy
ilość szt.

towar niedostępny

dodaj do przechowalni
Producent: RADMOR Polska
Kod produktu: 301
Pin It

Opis

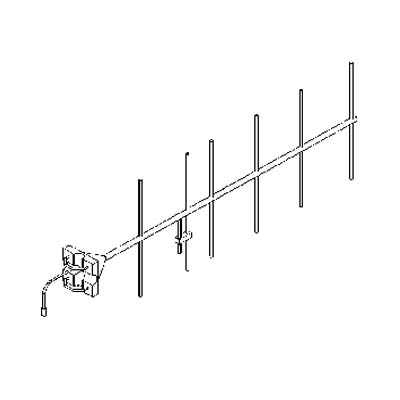

RADMOR 3289
Antena stacjonarna kierunkowa 3289 przeznaczona jest do współpracy z radiotelefonami bazowymi pracującymi w paśmie częstotliwości 400 ÷ 470 MHz.

Zalety anteny:
nadaje się do zastosowania w ekstremalnych warunkach środowiskowych,
długotrwała stabilność parametrów elektrycznych i mechanicznych,
zastosowane materiały są kompatybilne galwanicznie w celu zminimalizowania zjawiska korozji.



Parametry elektryczne:

Typ

dziewięcioelementowa antena Yagi - Uda

Podział anteny na wykonania w funkcji częstotliwości pracy

Wyk.

Pasmo pracy
[MHz]

1

420÷450

2

438÷470

3

400÷425

4, 5

410÷430



Impedancja wejściowa nominalna
- wyk. 1÷4
- wyk. 5


50 Ω
75 Ω

WFS w paśmie pracy anteny

< 1,5

Polaryzacja

pionowa lub pozioma

Zysk energetyczny względem dipola λ/2

11 dBd (13,15 dBi)

Stosunek promieniowania przód/tył

> 11 dB

Kod poziomej charakterystyki promieniowania anteny
(w płaszczyźnie wektora H)

023EB28
(według Zalecenia CEPT T/R 25-08)

Kod pionowej charakterystyki promieniowania anteny
(w płaszczyźnie wektora E)

019EB28
(według Zalecenia CEPT T/R 25-08)

Kąt połowy mocy w płaszczyźnie poziomej (wektora H)

45°

Kąt połowy mocy w płaszczyźnie pionowej (wektora E)

37°

Maksymalna moc dostarczana do anteny

100 W

Typ złącza antenowego
- wyk. 1÷4
- wyk. 5


N-50
N-75 wtyk

Typ przewodu
- wyk. 1÷4
- wyk. 5


RG 213/U o dł. 10 mb
YWL 75 o dł. 10 mb

Na złączu wejściowym antena ma rozwarcie dla prądu stałego (DC).



Parametry mechaniczne:

Wymiary anteny (maksymalne)

1600 x 350 mm

Masa anteny

3 kg

Wytrzymałość na działanie wiatru o prędkości [Vw]

45 m/s

Zabezpieczenie przed wyładowaniami atmosferycznymi

galwaniczne, dodatkowym przewodem

Zabezpieczenie przed oblodzeniem

osłona dielektryczna

Montaż

uchwyt mocujący antenę jest przystosowany do średnicy masztu antenowego Φ 51 ÷ 76 mm



Warunki klimatyczne:

Zakres temperatur pracy

-40°C ÷ + 85°C

Wilgotność względna

< 98% w temp. + 40°C

Warunki eksploatacji:

Warunki i sposoby instalacji oraz ich wpływ na charakterystykę promieniowania anteny zawarte są w Instrukcji Instalacji, którą użytkownik otrzymuje w komplecie z anteną. Wszystkie elementy anteny są uziemione dla prądu stałego. Gniazdo N-50 lub N-75, w zależności od wykonania anteny i typu przewodu współosiowego, użytkownik otrzymuje w komplecie z anteną. Ceny zmienne zależne o wersji wykonania. Cena dostawy uzgadniana indywidualnie (ponadgabaryt).
